ERSPodporaExpander AKSchéma č. 3

Produkty » Expander AK

Zväčšiť
Cena: 0,00 €

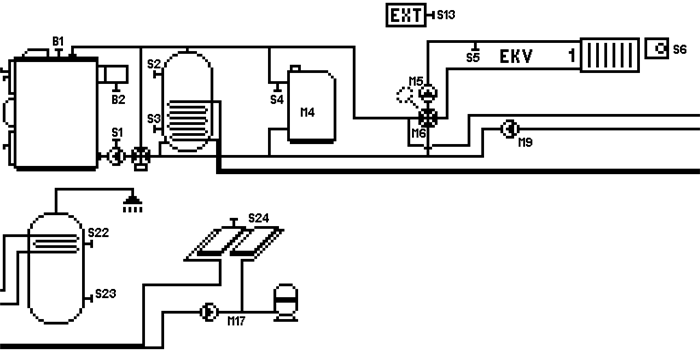

Schéma č. 3

Schéma pre kotle VIGAS s riadiacou jednotkou AK3000 s použitia expanderu.

Schéma umožnuje ovládať:

  • Externý kotol
  • Vykurovanie jedného UK pomocou evitermiky s využitím izbového termostatu
  • Ohrev TÚV
  • Ohrev zásobníka prostredníctvom kotla Vigas, externého ako aj solárnymi panelmi

Schéma č. 3

Sonzory ( snímače teploty )

 SENZOR  Y/N
 TYPE
 MODULE
 IMPUT
 B1  YES
 KTY  CPU  T1
 B2  YES  KTY  CPU  T2
 S1  YES  KTY
 EXP1  T2
 S2
 YES
 KTY  EXP1  T3
 S3
 YES  KTY  EXP1  T4
 S4
 YES  KTY  EXP1  T5
 S5
 YES  KTY  EXP1  T6
 S6
 YES  Termostat  EXP1  T1
 S13
 YES  KTY  EXP1  T7
 S22
 YES  KTY  EXP1  T8
 S23
 YES  KTY  EXP2  T1
 S24
 YES  Pt1000
 EXP2  T2





Outputs ( výstupy )

 OUTPUT  Y/N  OPEN/CLOSE  MODULE  OUTPUT  RTM[s]
 M4  YES    EXP1
 R8A,R8B
 M5  YES    EXP1
 R1
 M6
 YES
 OPEN  EXP1  R2  150
 CLOSE
 EXP1
 R3
 150
 M9  YES    EXP1  R4
 M17
 YES

 EXP1
 R5



Schéma č. 3

Pamäťový modul

3-cestný servo ventil BELIMO
