Riadiaci systém miestností RSM3V5

Elektronický modul pre vykonávanie riadiacich procesov v inteligentných budovách. Umožňuje on-line riadenie prístupu do miestností, ovládanie elektrických okruhov v miestnostiach, monitorovanie teploty (s prídavným modulom expandéra aj riadenie teploty prostredníctvom riadenia klimatizácie, radiátora alebo fan-coilu), monitorovanie otvorenia dverí, okien, prítomnosti osôb, stavu termostatov a pod.

Určenie:

  • riadenie prístupu do
    • 2 vzájomne nezávislých dverí, riadených z jednej strany
    • 1 dverí a 1 trezora v miestnosti
    • 1 dverí ovládaných z oboch strán
  • meranie resp. riadenie teploty v miestnostiach
  • ovládanie elektrických okruhov miestností (šetrič)
  • monitorovanie stavu miestností
  • monitorovanie pripojených snímačov
  • otvorenia dverí
  • otvorenia okien
  • PIR snímačov
  • snímačov zaplavenia
  • snímačov prítomnosti osôb

Riadiaci systém miestností RSM3V5

 Napájanie  36-48 VDC
 Integrovaný zdroj (menič)
 36-48V / 12 V, 700 mA
 Max. spotreba
 200 mA / 48 V alebo 330 mA /36 V
 Vstavané rozhranie  RS485
 Max.počet pripojiteľných čítačiek  2 (vyššie uvedené kombinácie)
 Typy pripojiteľných čítačiek
 RFID01, EFFEFF, LEGIC (bezdotykové karty)
 Typy pripojiteľných elektrozámkov
 12 VDC / max.250 mA
 Počet binárnych vstupov  8 (každá miestnos 4 vstupy)
 Úrovne binárnych vstupov  log.0 = 0-4 VDC, log.1 = 8-12 VDC
 Počet binárnych výstupov  8 (každá miestnos 4 výstupy)
 Typ výstupov
 tranzistor, 6xImax.=0,5 A, 2xImax=1A(pre EZ)
 Počet vyvážených vstupov  4
 Počet teplomerových vstupov
 2
 Typ pripojiteľného teplomera
 PTC, NTC / 20 st.C=2100 Ohm
 Max.počet kariet
 3000
 Max.počet zapamätaných udalostí
 1000
 Rozmery modulu
 125x80x35 mm

Činnosť modulu:

RSM predstavuje sieťovateľný (na zbernici RS485), procesorom riadený modul, ktorého vykonávané riadiace možnosti závisia od implementovaného programu. Do modulu je možné aplikovať 2 typy programov:
  • program pre hotely a penzióny
  • program pre administratívne budovy
V rámci jedného modulu RSM nie je možné kombinovať oba uvedené programy.

Funkcionality programu pre hotely a penzióny:

  • riadenie prístupu do miestností bez možnosti nastavenia časových zón pre vstup osôb
  • riadenie teploty v miestnostiach v 4 režimoch
    • na nastaviteľnú konštantnú želanú teplotu
    • podľa prítomnosti hosťa, bez možnosti ovplyvnenia teploty hosťom
    • podľa prítomnosti hosťa, s možnosťou ovplyvnenia teploty hosťom cez termostat
    • podľa jedného z nastaviteľných časových harmonogramov
  • definovanie 4 typov identifikačných kariet pre:
    • hosťa
    • zamestnancov
      • manažéra
      • servis
      • upratovanie
  • ovládanie elektrických okruhov na izbách
  • ovládanie TUV a SV
  • monitorovanie snímačov otvorenia dverí, okien, PIR, prítomností osôb na izbách
  • ochrana majetku a bezpečnosti hostí na izbách vyvolaním alarmu po násilnom vniknutí do izby
  • riadenie prístupu do izbového trezora
  • možnosť pripojenia rôznych typov elektrických zámkov NO, NC, magnetické zámky a pod.
  • v prípade krízovej situácie (požiarneho poplachu) uvolnenie dverí
  • možnosť pripojenia systému evidencie dochádzky zamestnancov
Funkcionality programu pre administratívne budovy:
  • riadenie prístupu do miestností s možnosťou nastavenia časových zón pre vstup osôb v rámci 24 hod. Pre každé dvere je možné nastaviť max.16 zón podľa v rámci týždenného kalendára.
Typy nastaviteľných zón:
  • trvalé otvorenie dverí
  • trvalé blokovanie dverí
  • individuálne nastavenie časových zón pre prístup každej karty
  • riadenie teploty v miestnostiach
  • definovanie 3 typov identifikačných kariet pre:
    • manažéra
    • zamestnanca
    • hosťa
  • ovládanie elektrických okruhov miestností
  • možnosť zapnutia funkcie "kontrola priestoru"
  • možnosť pripojenia rôznych typov elektrických zámkov NO, NC, magnetické zámky a pod.
  • možnosť pripojenia systému evidencie dochádzky zamestnancov, objednávania stravy
  • možnosť pripojenia systému pre evidenciu kľúčov

Moduly sú v rámci zbernice RS485 adresovateľné, adresa sa zadáva pri programovaní modulu.

Inštalácia:

Modul je určený pre montáž do

  • rozvádzačovej skrine umiestnenej v techn. zázemí budovy
  • znížených stropov (sadrokartón, kazety)
  • podomietkovej krabice v stene

Štandardne je modul vybavený plastovými držiakmi na 35 mm lištu.
Pri návrhu umiestnenia modulu je potrebné uvažovať s dostatočným priestorom na kabeláž - cca 3-4 cm po obvode modulu.

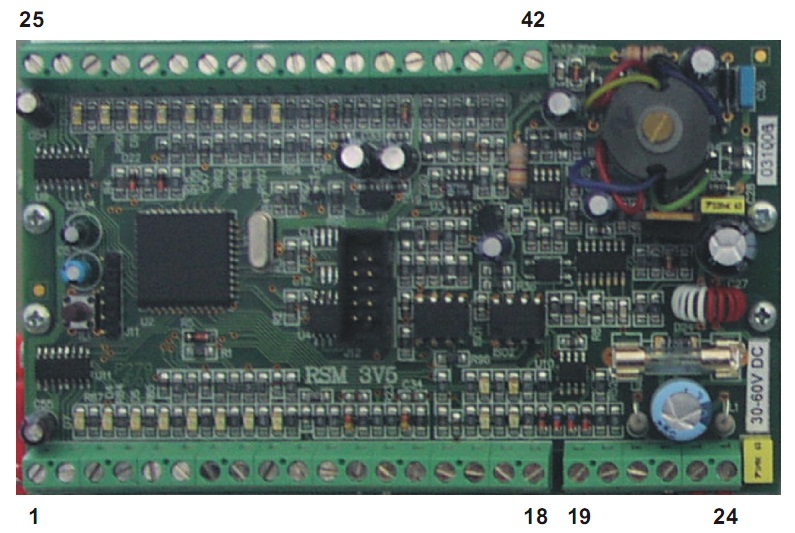

Rozloženie a význam svoriek:

rsm3v5-2

 Svorka č.
 Význam  Svorka č.
 Význam
 1  + 12 V  22  TE
 2  ovládanie elektr.zámku č.1 (spínané GND)  23  +48 VDC
 3  tranzist. výstup 1  24  0 V
 4  tranzist. výstup 2
 25  +12 V
 5  tranzist. výstup 3
 26  ovládanie elektr.zámku č.1 (spínané GND)
 6  bin. vstup 0  27  tranzist. výstup 5
 7  bin. vstup 1  28  tranzist. výstup 6
 8  bin. vstup 2
 29  tranzist. výstup 7
 9  bin. vstup 3
 30  bin. vstup 4
 10  +12 V  31  bin. vstup 5
 11  +12 V
 32  bin. vstup 6
 12  dátový vstup z čítačky RFID  33  bin. vstup 7
 13  dátový výstup do čítačky RFID  34  +12 V
 14  GND  35  +12 V
 15  teplomer č.1 signál  36  dátový vstup z čítačky RFID
 16  teplomer č.1 GND  37  dátový výstup do čítačky RFID
 17  Odporový vstup 1  38  GND
 18  Odporový vstup 2
 39  teplomer č.1 signál
 19  DATA+
 40  teplomer č.1 GND
 20  DATA-  41  Odporový vstup 3
 21  RGND  42  Odporový vstup 4

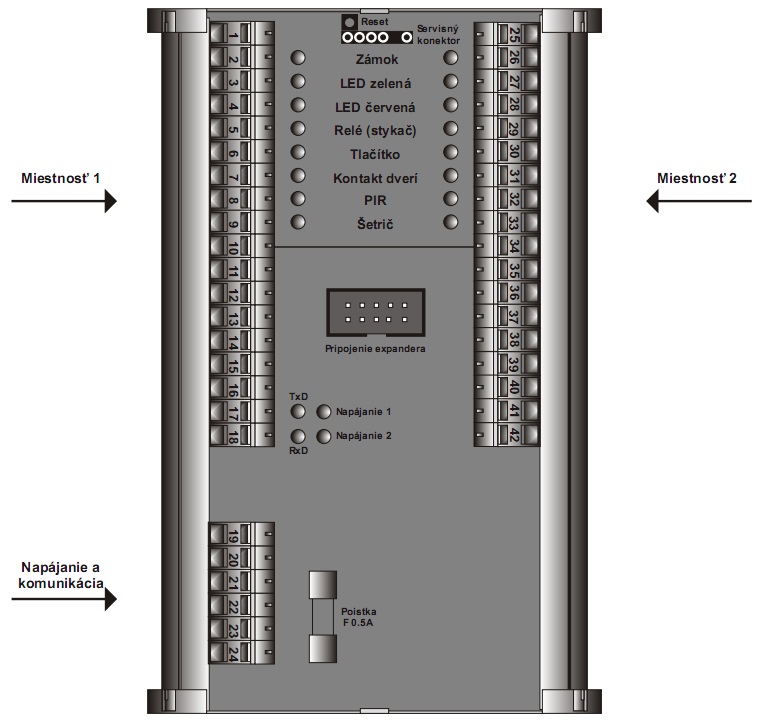

Rozmiestnenie servisných a indikačných prvkov

rsm3v5-3

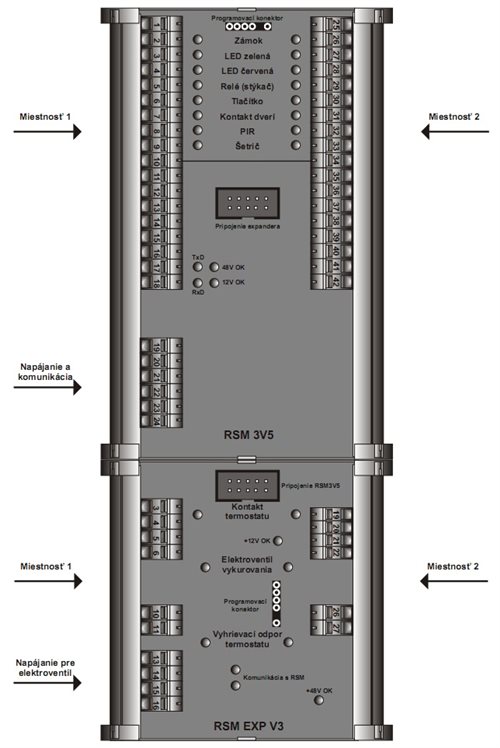

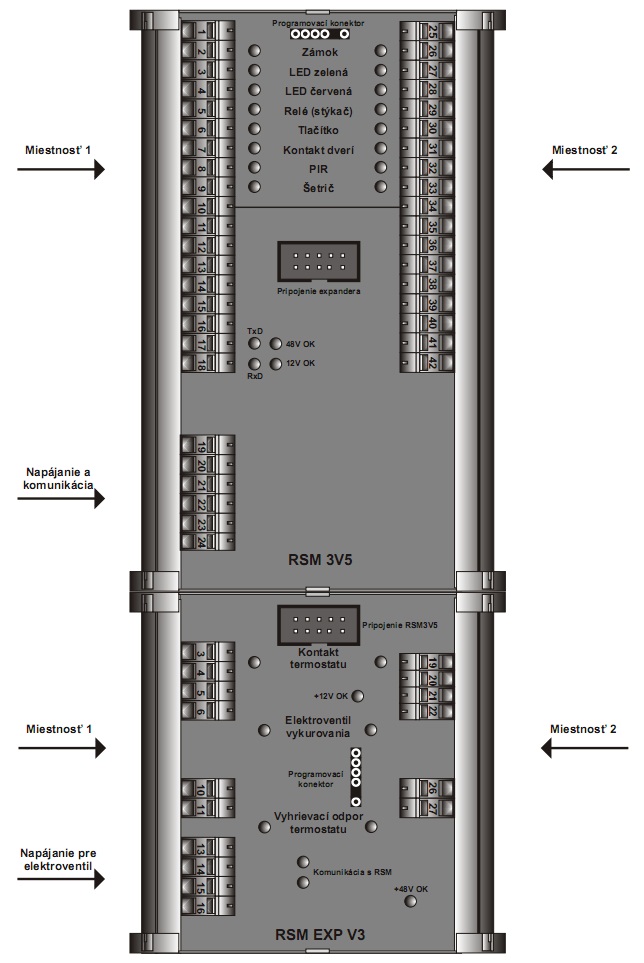

Rozmiestnenie servisných a indikačných prvkov RSM03V5 a RSM EXP

rsm3v5-4

Riadiaci systém miestností RSM3V5

 Typ  Popis
 RSM EXP V1
Modul pre rozšírenie počtu bin. vstupov o 2, výstupov o 2x relé
 RSM EXP V2 Modul pre rozšírenie počtu bin. vstupov o 2, výstupov o 4x relé, 2x teplomerový vstup, menič 48/24 VDC pre napájanie term. hlavice
 RFID01 čítačka proximitných ISO kariet, 125 kHz, RO, bez prekrytia, zabudovateľná do podomietkovej krabice KO 73
 CB01 Card box bez časového oneskorenia
 PROG2.1 programátor pre naprogramovanie modulu RSM - servisný prostriedok
